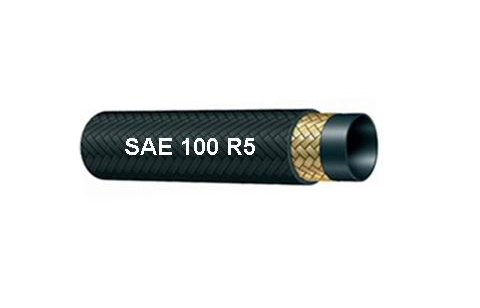

SAE 100 R5

SAE 100 R5

单丝编织，织物覆盖的液压软管

类别液压胶管

相关产品

SAE 100 R6

SAE 100 R4

SAE 100 R3

产品描述

公制规格SIZE	英制规格SIZE	SAE短划线规格	内径		外径		最大工作压力		试验压力		最小爆破压力		最小弯曲半径		参考重量
			I.D		O.D		最大工作压力		试验压力		最小爆破压力		最小弯曲半径		参考重量
			最小	最大	最小	最大	W. P		P.P		B.P		min B.R		W.T
mm	inch	Dash	Min	Max	Min	Max	Mpa	Psi	Mpa	Psi	Mpa	Psi	inch	mm	Kg/m
5	3/16	-04	4.8	5.5	12.7	13.7	21	3045	42	6090	84	12180	2.95	75	0.24
6.3	1/4	-05	6.4	7.2	14.3	15.3	21	3045	42	6090	84	12180	3.35	85	0.28
8	5/16	-06	7.9	8.7	16.7	17.6	15.7	2270	31.5	4570	63	9135	3.94	100	0.35
11	13/32	-08	10.3	11.1	18.9	20.0	14	2030	28	4060	56	8120	4.53	115	0.38
12.5	1/2	-10	12.7	13.7	22.8	24.0	12.2	1770	24.5	3550	49	7105	5.51	140	0.51
16	5/8	-12	15.9	17.0	26.8	28.0	10.5	1520	21	3045	42	6090	6.50	165	0.68
22	7/8	-16	22.2	23.3	30.6	32.2	5.6	810	11.2	1620	22.4	3250	7.28	185	0.70
29	1 1/8	-20	28.6	29.8	37.3	38.9	4.3	620	8.7	1260	17.5	2540	9.06	230	0.80
35	1 3/8	-24	34.9	36.1	43.7	45.2	3.5	510	7	1015	14	2030	10.43	265	0.93
46	1 13/16	-32	46.0	47.2	55.2	57.6	2.4	350	4.9	700	9.8	1420	13.19	335	1.32
60	2 3/8	-40	60.3	61.9	71.8	74.2	2.4	350	4.9	700	9.8	1420	24.02	610	2.96
76	3	-48	76.24	77.8	89.3	91.7	1.4	200	2.8	410	5.6	810	33.07	840	4.10

结构：
该软管由耐油合成橡胶内胎、单层钢丝编织加强层和纤维编织外层组成。

应用：
本部分涵盖在 -40°C ~ +100°C 温度范围内与石油基液压油一起使用的软管。
