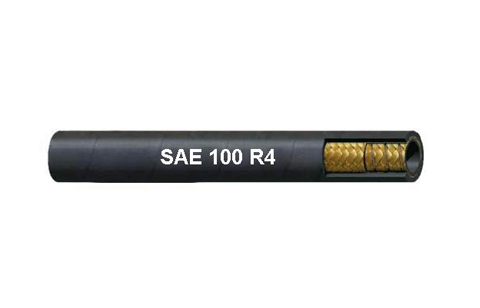

SAE 100 R4

SAE 100 R4

钢丝插入式液压抽吸软管

类别液压胶管

相关产品

SAE 100 R6

SAE 100 R5

SAE 100 R3

产品描述

公制规格SIZE	英制规格SIZE	SAE短划线规格	内径		外径	最大工作压力		试验压力		最小爆破压力		最小弯曲半径		参考重量
			I.D		O.D	最大工作压力		试验压力		最小爆破压力		最小弯曲半径		参考重量
			最小	最大	最大	W. P		P.P		B.P		min B.R		W.T
mm	inch	Dash	Min	Max	Max	Mpa	Psi	Mpa	Psi	Mpa	Psi	inch	mm	Kg/m
19	3/4	-12	18.2	19.8	34.9	2.1	305	4.2	610	8.4	1210	4.92	125	0.92
25	1	-16	24.6	26.2	41.3	1.7	250	3.5	510	7	1015	5.91	150	1.10
31.5	1 1/4	-20	30.6	33.0	50.8	1.4	200	2.8	410	5.6	810	7.87	200	1.30
38	1 1/2	-24	36.9	39.3	57.2	1.05	150	2.1	305	4.2	610	10.04	255	1.80
51	2	-32	49.2	52.4	69.9	0.7	100	1.4	200	2.8	410	11.81	300	2.23
63	2 1/2	-40	61.9	65.1	82.6	0.4	60	0.85	120	1.7	250	13.98	355	3.23
76	3	-48	74.6	77.8	95.3	0.4	60	0.8	120	1.6	230	18.11	460	4.25
89	3 1/2	-56	87.3	90.5	107.9	0.3	40	0.6	90	1.25	180	20.87	530	5.05
102	4	-64	100.0	103.2	120.7	0.25	40	0.5	70	1	145	24.02	610	5.60

结构：
该软管应由耐油合成橡胶内胎、一层或多层机织或编织纺织纤维组成的增强层和合适的螺旋体钢丝组成，以及耐油和耐候合成橡胶外层。

应用：
本部分涵盖在 -40°C ~ +100°C 温度范围内使用石油基液压油的低压和真空应用中的软管。
